项 目 |
单位 |

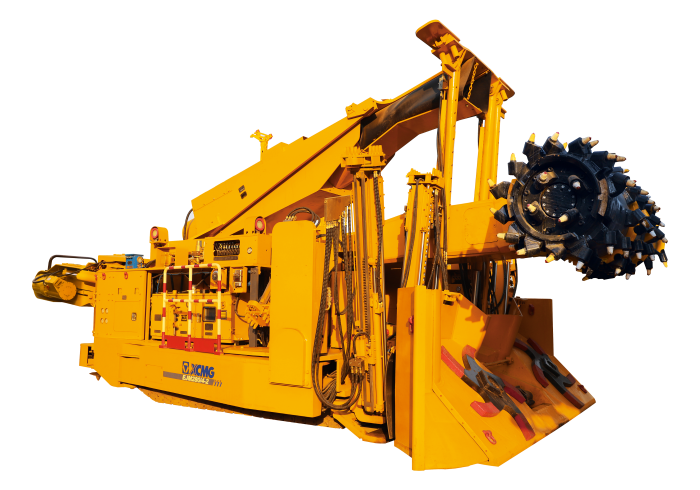

EJM280/4-2 |
整机长度 |
mm |
11250 |
铲板宽度 |
mm |
4620-5450 |
滚筒宽度 |
mm |
5000-5500 |
机身高度 |
mm |
2900 |
整机质量 |
kg |
105000 |
定位切割范围高度 |
mm |
3200-4500 |
定位切割范围宽度 |
mm |
5000-5500 |
卧底深度 |
mm |
70-170 |
地隙 |
mm |
270 |
适用切割岩石抗压强度 |
MPa |
≤50 |
爬坡能力 |
° |
±16 |
行走速度 |
m/min |
3.5/7/12 |
接地比压 |
MPa |
0.28 |
总功率 |
kW |
633 |
截割电机功率 |
kW |
280 |
泵站电机功率 |
kW |
160 |
供电电压 |
V |
AC1140 |
装载能力 |
t/min |
25 |
运输能力 |
t/min |
30 |
最大不可拆卸件尺寸 |
mm |
2810×3068×1585 |
最大不可拆卸件质量 |
kg |
5300 |
顶锚杆数量 |
个 |
4 |
帮锚杆数量 |
个 |
2 |
钻机额定转速 |
r/min |
500 |
钻机额定扭轩 |
N.m |
400 |
施工孔径 |
mm |
≤42 |
适用巷道高度范围 |
mm |
3200-4500 |
适用巷道宽度范围 |
mm |
4750-5500 |
临时支护支架额定承载力 |
kN |
20 |
1.横轴布置可伸缩滚筒，伸缩滚筒可更换，满足不同宽度施工要求，一次成巷。配备6台高强度锚杆机，4台顶锚杆机，2台侧帮锚杆机，顶锚杆机采用滑架+双滑杆结构。
2.具有恒功率、压力切断、负载敏感控制技术;锚固与行走设置互锁，安全性更高。
3.除锚固操作外可无线遥控系统操作，配可插接式控制器，遥控器缺电时也可操作，保障人身和设备安全。
4.采用国际著名品牌元件，具有智能电控及保护功能。截割升降油缸与掏槽油缸设置位移传感器，实现自动掏槽截割。
